LED显示屏三种驱动类型讲解
发表日期:2020/1/2 14:00:30    文章编辑:彩光科技    浏览次数:2205

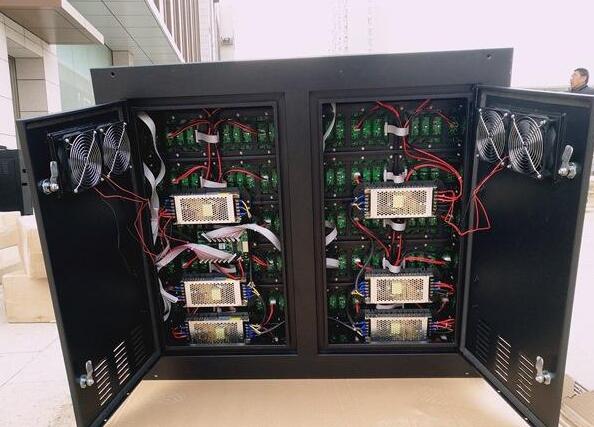

 LED电子显示屏品品种繁多,但其共性是必须使用直流电源和单个器件工作电压低,在使用市电时必须采用转换电路。对于不同的使用情况,在LED电源变换器的技术实现上有不同的方案。

  根据供电电压的高低,可将LED驱动器分为三类:一是由电池供电,主要用于便携式电子产品,驱动小功率及中功率白光LED;二是大于5的供电,由稳压电源或蓄电池供电,如降压式、可升降压式DC几(变换器;三是直接由市电(110V或220V)或相应的高压直流电(如}40~400V)供电,主要用于驼动大功率白光LED,如降压式DC/DC变换器。


  1、电池供电驱动方案


  电池供电电压一般为0.8~1.65V对于led显示屏这样的低功耗照明器件,这是一种常见的使用情况,这种方法主要适用于便携式电子产品,驱动小功率及中功率白光LED,如LED手电筒、LED应急灯、节能台灯等。考虑到有可能配合一节5号电池工作,还要有最小的体积,因此其最佳技术方案是电荷泵式升压变换器,如采用升压式DC庄(变换器或升压式(或升降压式)的电荷泵变换器,少数为采用LDO电路的驱动器。


  2、电压高干和的驱动方案


  电压高于5的低压供电方案采用专用稳压电源或蓄电池供电,给LED供电的电压值始终高于LED管压降,即始终大于5V ,如6V、9V、12V、24V或更高。在这种情况下,主要由稳压电源或蓄电池供电,用于驱动LED灯。这种供电方案必须解决好电源降压问题,典型应用有太阳能草坪灯、太阳能庭院灯、机动车的灯光系统等。


  3。直接由市电或高压直流电供电的驱动方案


  这种解决方案直接由市电(100V或220V)或相应的高压直流电供电,主要用于驱动大功率白光LED灯。市电驱动是一种led显示屏价格比最高的供电方式,是LED照明普及应用的发展方向。


  用市电驱动LED时要解决降压和整流问题,还要有比较高的变换效率、较小的体积和较低的成本。另外,应该解决安全隔离问题。考虑到对电网的影响,还要解决好电磁干扰和功率因数问题。对于中、小功率的LED,其最佳电路结构是隔离式单端反激变换器。对于大功率的应用,应该使用桥式变换电路。


  对于LED驱动而言,面临的主要挑战在于led显示屏的非线性。这主要体现在LED的正向电压会随着电流和温度而变化,不同LED器件的正向电压会有差异,LED“色点”会随着电流和温度而漂移,而且LED必须在规范要求的范围内工作,从而实现可靠工作。LED驱动器的主要作用就是在工作条件下限制电流,而无论输入条件和正向电压如何变化。


  对于LED驱动电路而言,除了进行恒流稳流,还有其他一些关键要求。例如,如果需要进行LED调光,则需要提供PWM技术,而用于LED调光的典型PWM频率是1~3kHz。此外,LED驱动电路的功率处理能力必须足够,且功能强大,可以承受多种故障条件,并且要易于实现。值得一提的是,由于LED在最适宜电流下始终处于不会漂移。


  在led显示屏驱动方案的选择上,过去认为有电感的升压式DC/DC近年来,电荷泵式驱动器可输出的电流己从几百毫安上升到1.2A相上下,因此,这两种类型的驰动器的产量差不多
