LED显示屏电源线要怎么接?
发表日期:2020/4/2 9:33:49    文章编辑:彩光科技    浏览次数:2759

 LED显示屏单元板之间的电源线是并联到一起的。一个电源一般有3组5v输出。能带10张到12张P10单元板。多个电源的话,电源输入的220并联到一起就可以了。控制卡的电源线最好从电源上直接印,不要经过单元板。


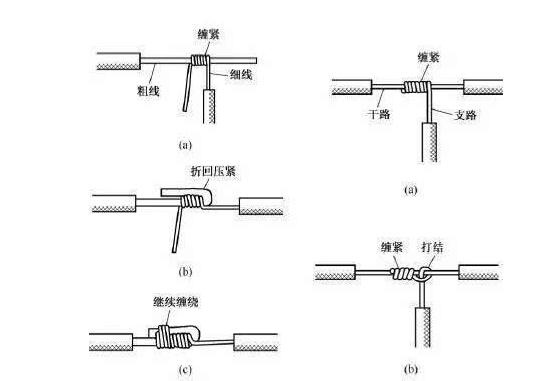

  下面就介绍主要两种接法:

  “T”字型接法

  接法简述:

  电源一组2.5mm2输出线带载4张P10模组,由上至下的第2张模组为电源输出线的接线端,模组1与模组3、模组4呈并联状态,电流往上下两边分流。


  “一”字型接法

  接法简述:

  电源一组2.5mm2输出线带载4张P10模组,电源输出线接至最上端第1张模组。电流由上至下串联供给4个模组。

  单张P10模组工作是最大电流为4.2A。按照T型接法带载。则横截面积1mm2模组电源连接线电流最大处为模组2至模组3的连接线,该连接线负责为模组3和模组4供电。则通过电流为4.2*2=8.4A,处于横截面积1mm2导线的正常带载范围。

  单张模组工作最大电流为4.2A。按照1字型接法带载,则横截面积为1mm2的模组连接线电流最大处为模组1至模组2的模组连接线,该连接线为模组2、模组3、模组4供电,则通过电流为4.2*3=12.6A。已经超出横截面积1mm2导线的带载范围,会导致导线发热,绝缘皮软化甚至起火。

  LED显示屏使用技术

  开关电源的负载计算

  一个电源可以带多少个板子?

  LED显示屏电源一般为5V。接板子的时候只要正负极不错就不会有什么问题,同时还要注意不要让正负极短路。在板子上电源座接5V和GND,注意正负极不能接反,电源只区分VCC(5V)和GND。

  LED显示屏电源个数计算方法:

  (电源是30A和40A;单色是8块单元板1个40A的电源,双色是6块单元板1个电源;如果全彩的单元板就好按全亮时的最大功率来算)

  a) 一个电源能带几张单元板的个数=电源的电压*电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2 例如:半户外P10:5V40A的电源可带:5*40/(32*16*0.1/0.5)=7.8 取大8个;

  b) 根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率(电源电压*电源电流) 例如:一个条屏的长用12个P10模组,高用3个P10模组总共:36个模组 那么所需电源个数=32*16*0.1*36*0.5/5/40=4.6 取大(5个电源);

  c) LED显示屏功率计算方法: 功率的公式是P=UI代表功率,U代表电压,I代表电流,通常我们所用的电源电压是5V,电源是30A和40A;单色是8块单元板1个40A的电源,双色是6块单元板1个电源;户外屏的功率参照网站上“产品参数”里,那边都很明确的。

  下面将举1个例子:某单位要做9个平方米的户内5.0双色的电子屏,计算最大需要多少功率。先要算出40A的电源个数=9(0.244*0.488)/6=12.5=13只电源(要整数,以大为标准)那么很简 单,最大功率P=13只*40A*5V=2600W。 单灯的功率=一颗灯功率5V*20mA=0.1WLED显示屏单元板的功率=单灯的功率*分辨率(横向像素点数*纵向像素点数)/2 屏体的最大功率=屏体的分辨率*每分辨率灯数*0.1 屏体的平均功率=屏体的分辨率*每分辨率灯数*0.1/2,屏体的实际功率=屏体的分辨率*每分辨率灯数*0.1/扫描数(4扫,2扫,16扫,8扫,静态)。
