LED显示屏坏点可以维修吗?应该如何维修?
发表日期:2020/4/17 10:07:20    文章编辑:彩光科技    浏览次数:246

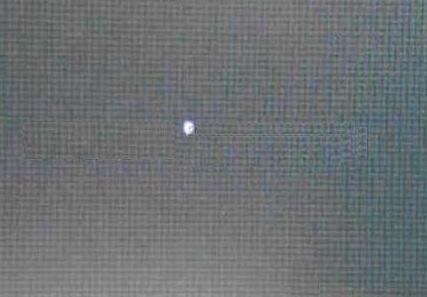

  坏点是LED显示屏最容易出现的问题,LED显示屏坏点是指LED不能正常工作呈现黑点,其它常见毛病还有整屏不亮、部分屏不亮、整屏花屏、部分花屏、屏闪等,今日就跟重庆彩光科技LED显示屏公司来具体了解下LED显示屏坏点时如何修复。


  一、短路处理

  1、电阻检测法,将万用表调到电阻档,检测一块正常的电路板的某点的到地电阻值,再检测另一块相同的电路板的同一个点测验与正常的电阻值是否有不同,若不同则就断定了问题的规模。

  2、电压检测法,将万用表调到电压档,检测置疑有问题的电路的某个点的到地电压,比较是否与正常值类似,不然断定了问题的规模。

  3、短路检测法,将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功用),检测是否有短路的现象呈现,发现短路后应优先处理,使之不烧坏其它器件。该法有必要在电路断电的情况下操作,防止损坏表。

  二、单元板毛病

  A.整板不亮

  1、查看供电电源与信号线是否衔接。

  2、查看测验卡是否以辨认接口,测验卡红灯闪动则没有辨认,查看灯板是否与测验卡同电源地,或灯板接口有信号与地短路导致无法辨认接口。

  3、检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。 注:首要查看电源与使能(EN)信号。

  B.在点斜扫描时,规律性的隔行不亮显示画面堆叠

  1、查看A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

  2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

  3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
