很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢?小编为您详解磁吸条屏安装步骤。

　　先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。320*15=4800mm，160*12=1920mm，净面积为4800mm*1920mm各加10mm的余头(除去包不锈钢用去2mm，*板的接缝为5-8mm。上下的余头可以留到上面从正面看看不到)，边框尺寸为4810mm*1930mm。

　　一、首先做边框

　　从市场上买4*4的方钢4根2*2的4根(6米长)，先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。焊的时候用钢角尺尽可能的焊好90度角。中间那个尺寸不重要。田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。

　　小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。焊好后的边框(照的是背面)边框就可以拿到大厅内安装了。墙顶部做好两个角钢挂钩。

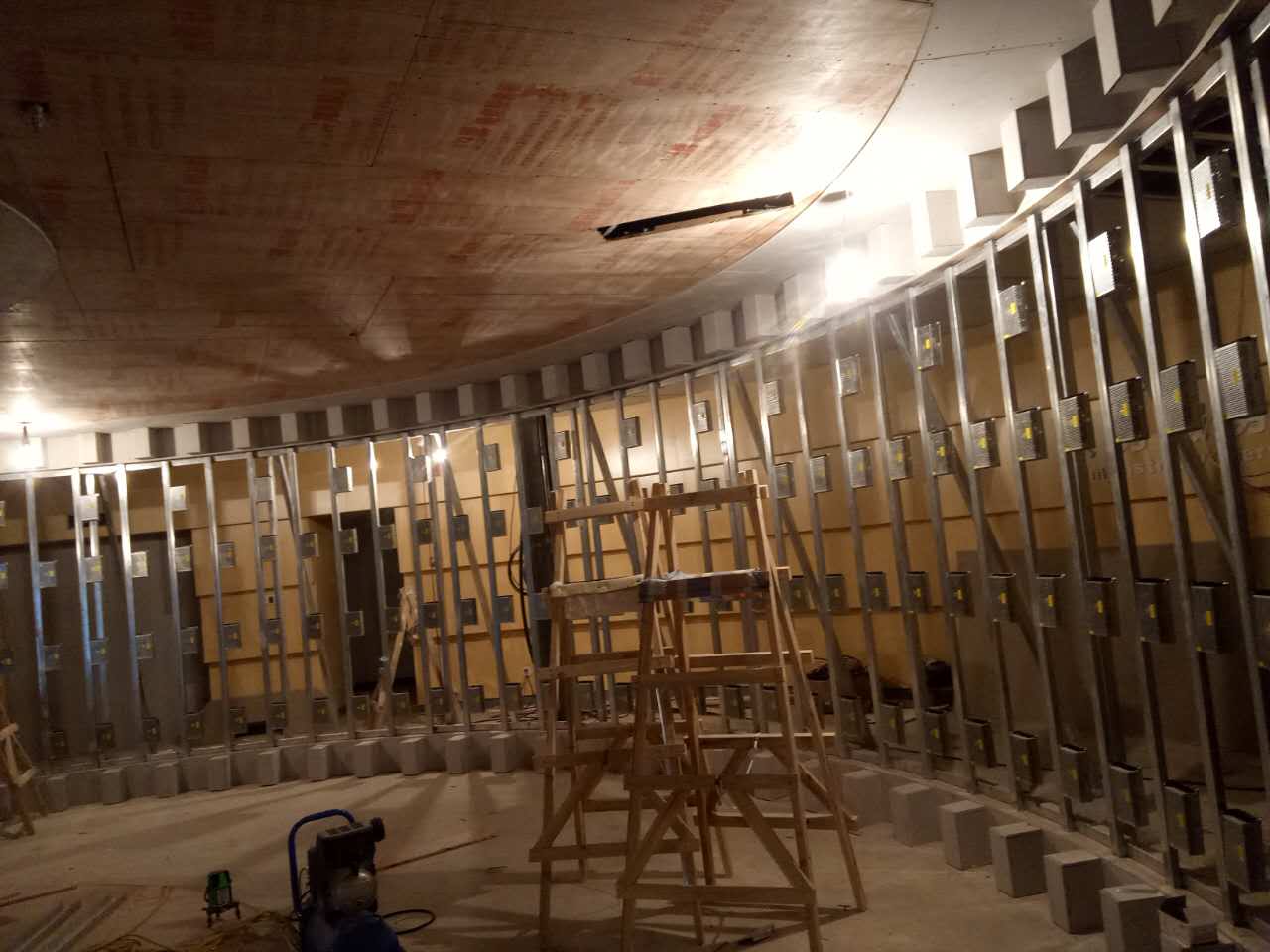

　　把焊接好的方钢固定在墙上

　　二、装电源、控制卡、模组

　　架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。

　　装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。

　　每根成品电源线有两个接头，这样每块电源能带四块模组。然后是220V连接，用2平方的软铜线把每一排串在一起就行，*出三组220V电源线，进一个空开，空开上面进一对6平方的铜线。这块屏功率大约9千瓦，所以6平方线有剩余。

　　电源接好后装控制卡，控制卡用的是5块同步接收卡。

　　三、接收卡与模组连接

　　每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接头的网口是输入口，右边是*块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到一张卡，第5张卡，输入接第4张卡的输出。输出口为空。

　　装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，我估算了下他量完钢结构后加大了5mm吧，为方便能好安装又能卡死。

　　四、安装模组

　　扣好不锈钢边后就能开绐上模组了。从上往下或从下往上装，自带的排线长短只适合模组与模组的连接，从控制卡到模板的长排线是要自己做的，(也可以跟卖模组的要)*上面和*下面用的排线*     长，大概是1米半长，下面开始制作长排线。

　　有工具的话，两头一压就行了，上那个固定卡子，很多时候因为背条支着放不平模组，装的时候还得剪掉，插排线的时候红边向上，模组的箭头向上，没有箭头的字向上，前面的输入连接后面的输出。

　　这块彩屏共用5张卡，1块卡拖三列模组，每张卡上面有12个T75接口，这块屏从上到下也是12排，当好插满，对应插好就可以了，屏接口的*下面一针标着OE，但是不是插排线的红边，(这个和单双色屏刚好相反)，排线插反也不会烧模组或卡，只是模组上显示一条亮线。

　　五、调试

　　装好三列模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，控制卡上面有一个测试按键，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，正常的话再安装下一组，直到安装完成。
