LED显示屏有黑点怎么办?
发表日期:2020/5/18 11:15:08    文章编辑:彩光科技    浏览次数:132

  坏点是LED显示屏最容易出现的问题,是指LED不能正常工作出现黑点,其它还有整屏不亮、部分屏不亮、整屏花屏、部分花屏、屏闪等,本文针对一些常见的问题,简单介绍一下相应的LED显示屏维修处理方法:


  大致分为:

  1.接口问题。现象:计算机信息无法显示,检查电缆

  2.电源问题。LED显示使用的是低压大电流电源,与普通直流电源区别不大

  3.驱动问题。每个行或者列都没有显示,那就是对应驱动电路(芯片)问题,更换即可

  4.显示问题。长期使用LED显示屏可能会损坏老化,维修更换即可。

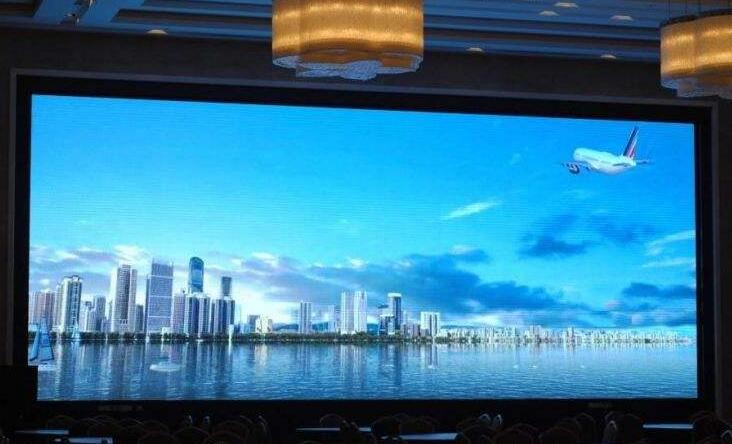

LED显示屏.jpg  以下为详细介绍

  1、输出问题 (1)检测输出接口到信号输出IC的线路是否连接或短路。 (2)检测输出口的时钟锁存信号是否正常。 (3)检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。 (4)输出的信号是否有相互短路的或有短路到地的。 (5)检查输出的排线是否良好。

  2、全亮有一行或几行不亮 (1)检测138到4953之间的线路是否断路或虚焊、短路。

  3、整板不亮 (1)检查供电电源与信号线是否连接。 (2)检查测试卡是否以识别接口,测试卡红灯闪动则没有识别,检查灯板是否与测试卡同电源地,或灯板接口有信号与地短路导致无法识别接口。(智能测试卡) (3)检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。 注:主要检查电源与使能(EN)信号。

  4、点斜扫描时,规律性隔行不亮,显示画面重叠 (1)检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。 (2)检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 (3)检测A、B、C、D各信号之间是否短路或某信号与地短路。 注:主要检测ABCD行信号。

  5、显示混乱,输出到下一块板信号正常 (1)检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

  6、全亮时有一列或几列不亮 (1)在模块上找到控制该列的引脚,测是否与驱动IC(74HC595/TB62726、、、)输出端连接。

  7、有单点或单列高亮,或整行高亮,且不受控 (1)检查该列是否与电源地短路。 (2)检测该行是否与电源正极短路。 (3)更换其驱动IC。

  8、显示混乱,输出不正常 (1)检测时钟CLK锁存STB信号是否短路。 (2)检测245的时钟CLK是否有输入输出。 (3)检测时钟信号是否短路到其它线路。 注:主要检测时钟与锁存信号。

  9、显示缺色 (1)检测245的该颜色的数据端是否有输入输出。 (2)检测该颜色的数据信号是否短路到其它线路。 (3)检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。 注:可使用电压检测法较容易找到问题,检测数据口的电压与正常的是否不同,确定故障区域。

  10、显示屏抖动,有横条检查连接计算机的共地线是否松动,或通讯电缆是否松动。如果操作人员不能判断问题的原因,或对计算机不是很了解,不要轻易拆开机箱,可与厂家联系后再予以处理。
