全彩LED显示屏通过软件调节亮度的方法有哪些?
发表日期:2020/7/2 10:19:33    文章编辑:彩光科技    浏览次数:1664

我们知道全彩显示屏亮度的调整方式有自动调节和手动调节两种。其中自动调节是根据环境亮度自适应的智能调节亮度方式,手动调节方式是通过软件实现,那么通过软件调节亮度方式有用吗?    目前软件调节亮度,一般是256级可调方式。其实软件只是一个操作界面而已,通过软件的操作最终改变的是led显示屏驱动器的PWM占空比,实现亮度的变化。

    这里举个例子讲一下占空比如何控制亮度的:

    在一个周期T内(T=Ton+Toff),占空比=Ton/T,增大Ton,则流过LED灯的平均电流就增大,LED亮度就增加,反之减小Ton,平均电流减小,led亮度降低。

    两种控制led亮度的方法:

    一种是改变流过LED的电流,一般LED管允许连续工作电流在20毫安左右,除了红色led有饱和现象外,其他led亮度基本上与流过的电流成比例;另一种方法是利用人眼的视觉惰性,用脉宽调制方法来实现灰度控制,也就是周期性改变光脉冲宽度(即占空比),只要这个重复点亮的周期足够短(即刷新频率足够高),人眼是感觉不到发光象素在抖动。由于脉宽调制更适合于数字控制,所以在普遍采用微机来提供led显示内容的今天,几乎所有的LED屏都是采用脉宽调制来控制灰度等级的。

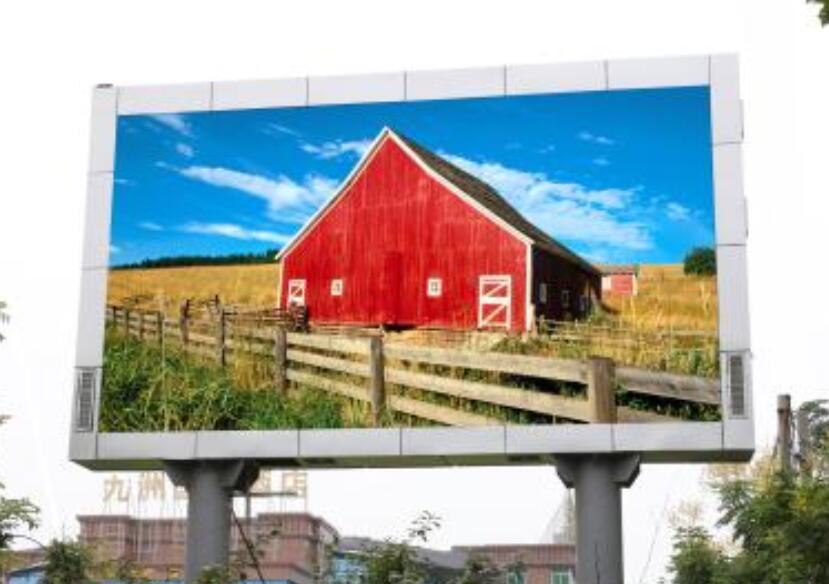

    目前室外全彩led显示屏的亮度要1500cd/m2以上,才能保证显示屏的正常工作,否则会因为亮度太低而看不清所显示的图像。但是目前很多户外led屏亮度超过5000cd/m2以上,白天播放还好,到了晚上容易出现光污染,对附近的居民造成困扰。

    所以确定led显示屏的亮度是非常有必要的,通过软件调节亮度是必备手段,也是行业通用的做法,是有用的方式。另外需要led显示屏管理者具备日常控制软件及播放软件的操作能力。厂家在显示屏项目完工后,都会针对软件有专门培训,目的是尽快的帮助客户上手管理操作。

    目前软件调节亮度,一般是256级可调方式。其实软件只是一个操作界面而已,通过软件的操作最终改变的是led显示屏驱动器的PWM占空比,实现亮度的变化。

    这里举个例子讲一下占空比如何控制亮度的:

    在一个周期T内(T=Ton+Toff),占空比=Ton/T,增大Ton,则流过LED灯的平均电流就增大,LED亮度就增加,反之减小Ton,平均电流减小,led亮度降低。

    两种控制led亮度的方法:

    一种是改变流过LED的电流,一般LED管允许连续工作电流在20毫安左右,除了红色led有饱和现象外,其他led亮度基本上与流过的电流成比例;另一种方法是利用人眼的视觉惰性,用脉宽调制方法来实现灰度控制,也就是周期性改变光脉冲宽度(即占空比),只要这个重复点亮的周期足够短(即刷新频率足够高),人眼是感觉不到发光象素在抖动。由于脉宽调制更适合于数字控制,所以在普遍采用微机来提供led显示内容的今天,几乎所有的led屏都是采用脉宽调制来控制灰度等级的。

    目前室外全彩led显示屏的亮度要1500cd/m2以上,才能保证显示屏的正常工作,否则会因为亮度太低而看不清所显示的图像。但是目前很多户外led屏亮度超过5000cd/m2以上,白天播放还好,到了晚上容易出现光污染,对附近的居民造成困扰。

    所以确定led显示屏的亮度是非常有必要的,通过软件调节亮度是必备手段,也是行业通用的做法,是有用的方式。另外需要led显示屏管理者具备日常控制软件及播放软件的操作能力。厂家在显示屏项目完工后,都会针对软件有专门培训,目的是尽快的帮助客户上手管理操作。
